Основные понятия Grid Layout

CSS Grid Layout представляет двухмерную сетку для CSS. Grid (здесь и далее подразумевается CSS Grid Layout) можно использовать для размещения основных областей страницы или небольших элементов пользовательского интерфейса. В этой статье описывается компоновка сетки CSS и новая терминология, которая является частью спецификации CSS Grid Layout Layout Level 1. Функции, показанные в этом обзоре будут более подробно описаны в остальной части данного руководства.

Что такое Grid?

Grid представляет собой пересекающийся набор горизонтальных и вертикальных линий — один набор определяет столбцы, а другой строки. Элементы могут быть помещены в сетку, соответственно строкам и столбцам. Grid имеем следующие функции:

Фиксированные и гибкие размеры полос

Вы можете создать сетку с фиксированными размерами полос — например, используя пиксели. Вы также можете создать сетку с гибкими размерами, использую проценты или новую единицу измерения — fr, предназначенную для этой цели.

Расположение элементы

Вы можете размещать элементы в заданном месте Grid? использую номера строк, имена или путем привязки к области Grid. Grid также содержит алгоритм управления размещением элементов, не имеющих явной позиции в Grid.

Создание дополнительных полос для хранения контента

Вы можете определить явную сетку с макетом сетки, но спецификация также касается контента, добавленного за пределами объявленной сетки, при необходимости добавляя дополнительные строки и столбцы. Включены такие функции, как добавление «столько столбцов, сколько будет помещено в контейнер».

Управление выравниванием

Grid содержит функции выравнивания, чтобы мы могли контролировать, как элементы выравниваются после размещения в области сетки, и как выравнивается весь Grid.

Управление перекрывающимся контентом

В ячейку сетки может быть помещено более одного элемента, или области могут частично перекрывать друг друга. Затем это расслоение можно контролировать с помощью z-index.

Grid — это мощная спецификация и в сочетании с другими частями CSS, такими как flexbox, может помочь вам создавать макеты, которые ранее невозможно было построить в CSS. Все начинается с создания сетки в вашем grid контейнере.


Grid контейнер

Мы создаем grid контейнер, объявляя display:grid или display:inline-grid на элементе. Как только мы это сделаем, все прямые дети этого элемента станут элементами сетки.

В этом примере, есть div содержащий класс wrapper с пятью потомками.

<div class="wrapper">
   <div>One</div>
   <div>Two</div>
   <div>Three</div>
   <div>Four</div>
   <div>Five</div>
</div>

Сделаем wrapper grid контейнером

.wrapper{
   display: grid;
}

Все прямые потомки теперь являются grid элементами. В веб-браузере вы не увидите никакой разницы в отображении элементов, поскольку Grid создал единую сетку столбцов для элементов.

На данный момент вам может оказаться удобным работать в Firefox Developer Edition, в котором есть Grid Inspector, доступный как часть инструментов разработчика.

Если вы просмотрите этот пример в Firefox и проверите Grid, вы увидите маленький значок рядом с display: grid. Нажмите этот значок, и сетка на этом элементе будет наложена в окне браузера.

Using the Grid Highlighter in DevTools to view a grid

По мере вашего обучения и последующей работы с CSS Grid Layout этот инструмент даст вам лучшее визуальное представление о том, что происходит с вашей сеткой.

Если мы хотим, чтобы это стало более похожим на сетку, нам нужно добавить полосы.

Grid Tracks

Мы определяем ряды и столбцы в нашей сетке при помощи свойств grid-template-columns и grid-template-rows. Это определяет полосы сетки. Полоса сетки — это место между любыми двумя линиями сетки. На изображении ниже вы можете увидеть подстветку полосы — первого трека ряда в нашей сетке.

Можно дополнить пример выше, добавив свойство grid-template-columns  и  задав размеры полос колонок.

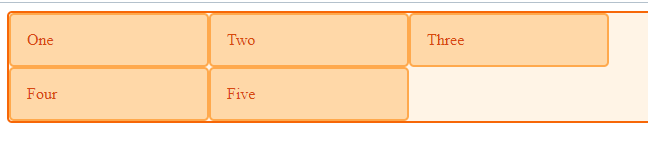

В примере ниже создаём сетку с шириной колонки 200px. Каждый дочерний элемент сетки будет располагаться в отдельной ячейке сетки.

<div class="wrapper">
   <div>One</div>
   <div>Two</div>
   <div>Three</div>
   <div>Four</div>
   <div>Five</div>
</div>
.wrapper {
  display: grid;
  grid-template-columns: 200px 200px 200px;
}
Единица измерения fr

Размер треков ( полос) может быть задан с помощью любой единицы длины. Спецификация также вводит дополнительную единицу длины, позволяющую создавать эластичные ( flexble) грид-треки. Новая единица длины fr представляет собой долю (fraction) доступного пространства в грид-контейнере. Определение грида в коде ниже создаст три трека равной длины, которые будут увеличиваться и уменьшаться в размерах с доступным пространством.

<div class="wrapper">
   <div>One</div>
   <div>Two</div>
   <div>Three</div>
   <div>Four</div>
   <div>Five</div>
</div>
.wrapper {
  display: grid;
  grid-template-columns: 1fr 1fr 1fr;
}

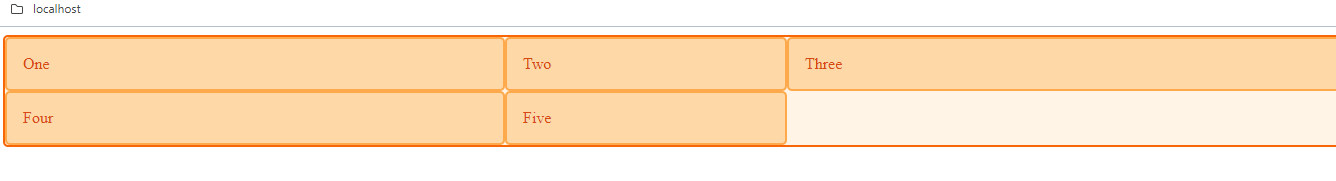

1fr 1fr 1fr

В следующем примере мы создадим грид с треком в 2fr и двумя треками по 1fr. Доступное пространство разбивается на четыре части. Две части занимает первый трек, и две части — два оставшихся.

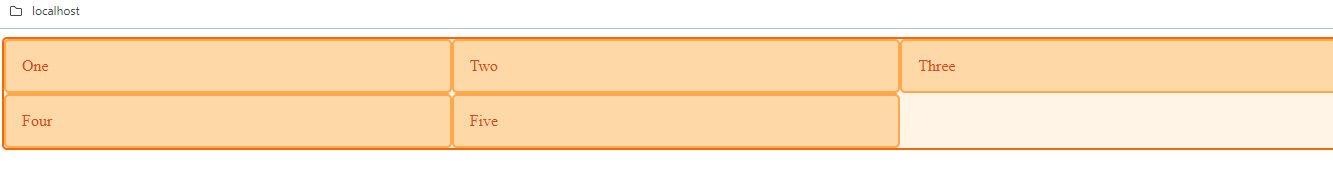

2fr 1fr 1fr

В последнем примере смешаем треки с абсолютной длиной и треки с длиной во fr. Размер первого трека 500 пикселей, и эта фиксированная ширина убирается из доступного пространства. Оставшееся пространство разбивается на три части и пропорционально разделяется между двумя эластичными треками.

.wrapper {
  display: grid;
  grid-template-columns: 500px 1fr 2fr;
}

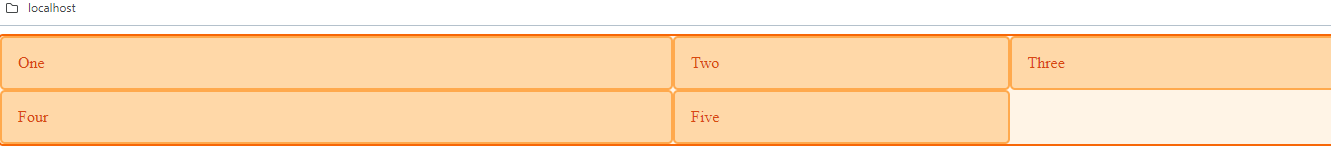

grid-template-columns: 500px 1fr 2fr
Задание треков с помощью нотации repeat()

В огромных гридах с большим количеством треков можно использовать нотацию repeat(), чтобы повторить структуру треков или ее часть. Например, такое задание грида:

.wrapper {
  display: grid;
  grid-template-columns: 1fr 1fr 1fr;
}

можно записать так

.wrapper {
  display: grid;
  grid-template-columns: repeat(3, 1fr);
}

Repeat — нотацию можно использовать как часть списка треков. В следующем примере создается грид с начальным треком шириной в 20 пикселей, шестью треками шириной в 1fr и последним треком шириной в 20 пикселей.

.wrapper {
  display: grid;
  grid-template-columns: 20px repeat(6, 1fr) 20px;
}

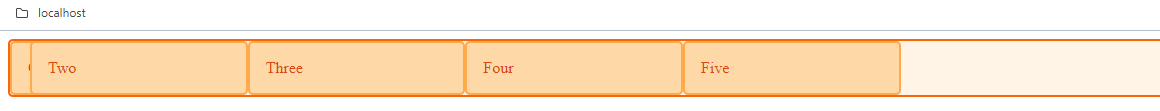

grid-template-columns: 20px repeat(6, 1fr) 20px;

Repeat-нотация в качестве аргумента принимает список треков, поэтому с ее помощью можно создавать структуру из повторяющихся треков. В следующем примере грид состоит из 10 треков: за треком шириной 1fr следует трек шириной 2fr, и все это дело повторяется пять раз.

.wrapper {
  display: grid;
  grid-template-columns: repeat(5, 1fr 2fr);
}

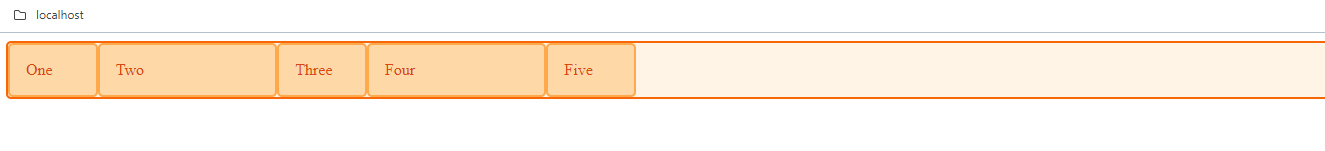

grid-template-columns: repeat (5,1fr,2fr);
Явный и неявный грид

Во всех примерах выше мы создавали наши колоночные ( столбцовые ) треки с помощью свойства grid-template-columns, в то время как грид самостоятельно создавал строки ( ряды, полосы ) для любого контента там, где это требовалось.

Эти строки создавались в неявном гриде. Явный грид состоит из строк и колонок, которые мы определяем с помощью grid-template-columns и grid-template-rows. Если Вы размещаете что-то вне рамок определенного данными свойствами грида или в зависимости от контента требуется большее количество грид-треков, грид создает строки и колонки в виде неявного грида.

Размер подобных треков по умолчанию задается автоматически в зависимости от находящегося в них контента.

Вы также можете задать размер треков, создаваемых в виде неявного грида с помощью свойств grid-auto-rows и grid-auto-columns.

В примере ниже мы задаем gird-auto-rows, чтобы треки создаваемые в неявном гриде были высотой 200 пикселей.

<div class="wrapper">
   <div>One</div>
   <div>Two</div>
   <div>Three</div>
   <div>Four</div>
   <div>Five</div>
</div>

.wrapper {
  display: grid;
  grid-template-columns: repeat(3, 1fr);
  grid-auto-rows: 200px;
}

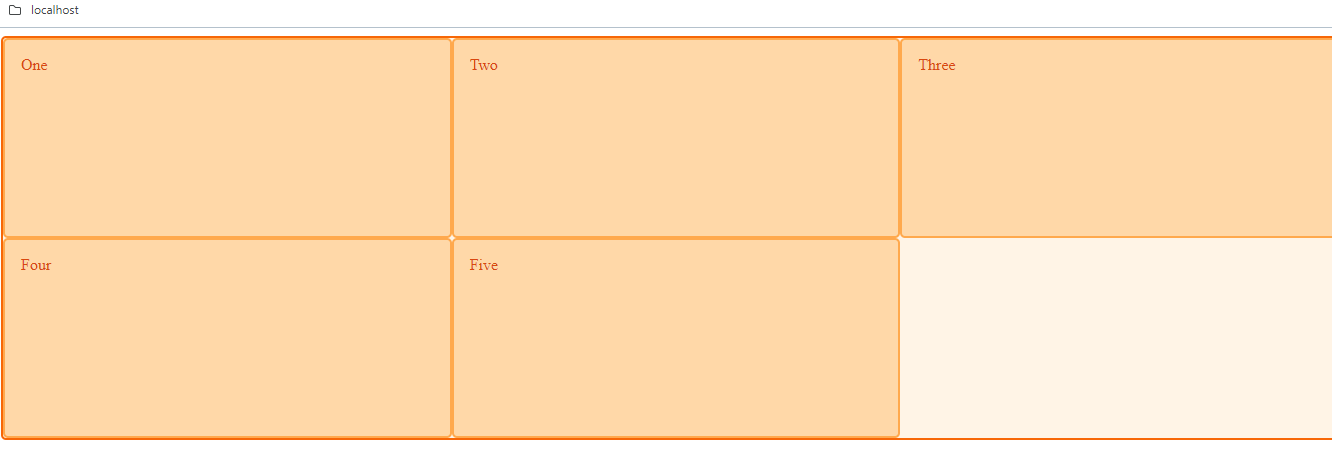

grid-auto-rows
Масштабирование треков и minmax()

При задании размеров явного грида или при определении размеров автоматически создаваемых колонок или строк может возникнуть следующая ситуация: мы хотим определить для треков минимальный размер, но при этом быть уверенными, что при необходимости треки растянутся, чтобы вместить весь добавленный в них контент.

Например, нам нужно, чтобы строки никогда не становились меньше 100 пикселей, но если контент занимает, скажем, 300 пикселей в высоту, мы хотим, чтобы строка тоже стала 300 пикселей.

Для подобных ситуаций в Grid предусмотрено решение с помощью функции minmax(). В следующем примере minmax() используется, как значение свойства grid-auto-rows.

Автоматически создаваемые строки будут как минимум 100 пикселей в высоту, а как максимум примут значение auto. Использование auto означает, что размер строки посмотрит на размер контента и растянется таким образом, чтобы вместить самый высокий элемент ячейки в этой строке.

.wrapper {
  display: grid;
  grid-template-columns: repeat(3, 1fr);
  grid-auto-rows: minmax(100px, auto);
}
<div class="wrapper">
   <div>One</div>
   <div>Two
   <p>I have some more content in.</p>
   <p>This makes me taller than 100 pixels.</p>
</div>
   <div>Three</div>
   <div>Four</div>
   <div>Five</div>
</div>

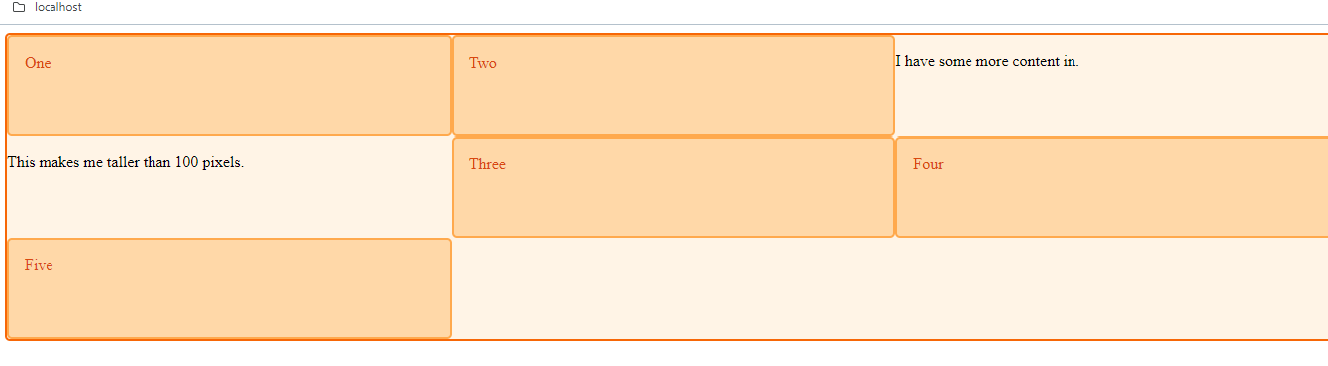

grid-auto-rows: min-max(100px,auto);

Grid-Линии

Нужно заметить, что когда мы определяем грид, мы определяем грид-треки, а не грид-линии. После этого грид обеспечивает нас пронумерованными линиями, номера которых можно использовать для размещения элементов. Например, в гриде с тремя колонками и двумя рядами у нас — четыре колоночные линии.

Diagram showing numbered grid lines.

Линии нумеруются в соответствии с режимом написания ( writing mode ) документа. В языках с написанием слева-направо, линия 1 — самая левая линия в гриде. В языках с написанием справа-налево, линия 1 — самая правая линия в гриде. Линиям также можно давать имена, и не переключайтесь, дальше мы узнаем, как это делать.

Размещение элементов по линиям

В дальнейшем мы детально рассмотрим размещение элементов с помощью линий, а пока остановимся на простом способе. При размещении элемента мы ссылаемся именно на линию, а не на трек.

В следующем примере мы размещаем первые два элемента в нашем гриде из трех колоночных треков с помощью свойств grid-column-start, grid-column-end, grid-row-start и grid-row-end. Поскольку режим написания слева направо, первый элемент размещается, начиная с колоночной линии 1, и занимает пространство до колоночной линии 4, которая в нашем случае — самая правая линия грида. Наш элемент начинается со строчной линии 1 и заканчивается на строчной линии 3, таким образом занимая два строчных трека.

<div class="wrapper">
   <div class="box1">One</div>
   <div class="box2">Two</div>
   <div class="box3">Three</div>
   <div class="box4">Four</div>
   <div class="box5">Five</div>
</div>
.wrapper {
    display: grid;
    grid-template-columns: repeat(3, 1fr);
    grid-auto-rows: 100px;
}
.box1 {
    grid-column-start: 1;
    grid-column-end: 4;
    grid-row-start: 1;
    grid-row-end: 3;
}
.box2 {
    grid-column-start: 1;
    grid-row-start: 3;
    grid-row-end: 5;
}

Не забывайте, что Вы можете использовать Grid Inspector в Firefox Developer Tools, чтобы посмотреть, как элементы размещаются по линиям грида.
